1.在“测量金属丝的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率。
(1)从图中读出金属丝的直径为________ mm。
(2)为此取来两节新的干电池、开关和若干导线及下列器材：
A．电压表0～3 V，内阻约10 kΩ B．电压表0～15 V，内阻约50 kΩ
C．电流表0～0.6 A，内阻约0.05 Ω D．电流表0～3 A，内阻约0.01 Ω
E．滑动变阻器，0～10 Ω F．滑动变阻器，0～100 Ω
①要求较准确地测出金属丝的阻值，电压表应选______，电流表应选________，滑动变阻器应选________。(填字母)

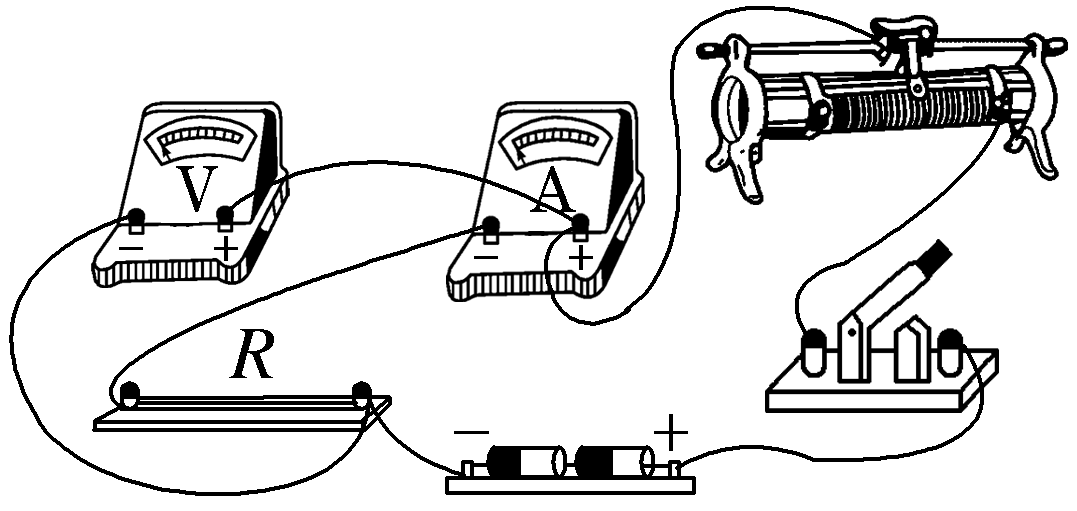

②实验中某同学的实物接线如图所示，请指出该同学实物接线中的两处明显错误。
错误1：_____________________________________________；
错误2：_____________________________________________。
2.测量一节干电池的电动势和内阻。实验室除提供开关S和导线外，还有以下器材可供选择：
A．电压表V（量程3V，内阻RV约10kΩ）
B．电流表A1（量程3mA，内阻Rg1=99.5 Ω）
C．电流表A2（量程1500 m A，内阻Rg2=0.5 Ω）
D．滑动变阻器R1（阻值范围0～10 Ω，额定电流2A）
E．滑动变阻器R2（阻值范围0～1000 Ω，额定电流1A）
F．定值电阻R3=0.5 Ω
①根据可选用的器材，设计了如图1所示的测量电路图 。
②该同学应该将电流表_____（选填A1或A2）与定值电阻R3并联，改装成一个量程是_____ A的新电流表。
③滑动变阻器选用______（选填“R1”或“R2”）。
④利用上述测量电路测得数据，以电流表A的直接读数I为横坐标，以电压表V的读数为U纵坐标绘出了如图2所示的图线，根据图线可求出电源的电动势E=_____V（结果保留三位有效数字），电源的内阻r=_____Ω（结果保留两位有效数字）。

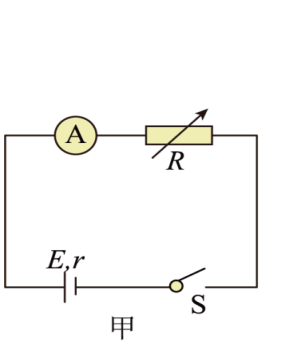

3.某同学利用图甲所示的电路测量电源的电动势和内阻，电流表视为理想电表，改变电阻箱的阻值，测得多组数据，根据测得数据描绘的图线如图乙所示。

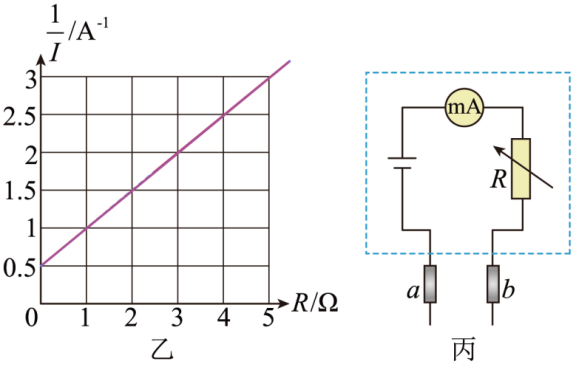

①由乙图可知电源电动势___，内阻___。
② 由于电流表实际上有内阻，由乙图得到的电源电动势值和内阻值有系统误差的是___ ,该量的测量值比真实值 。
③电流表视为理想电表，将该电源与满偏电流为的毫安表以及电阻箱组装成为一个欧姆表如图丙所示，若表笔和短接时，将电阻箱接入电路的阻值调到时，毫安表满偏，则毫安表的内阻是___。
4.某课外兴趣小组要描绘一个标有“，”的小灯泡的伏安特性曲线。供选择的实验器材：直流电源（，内阻不计），电流表（，内阻约为），电压表（，内阻为），开关和导线若干，滑动变阻器R1（，额定电流），滑动变阻器R2（，额定电流），定值电阻R3为，定值电阻R4为。
①在方框中画出实验电路图，并在电路图上标写所选器材的符号____。

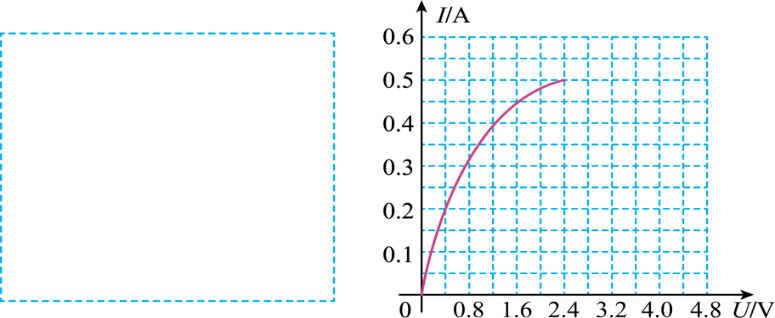

②该实验小组同学正确操作后，将电流表和电压表所读的数据在坐标系中描点连线，得到的曲线如图所示。根据图像，当流过电流表的电流为时，小灯泡的电阻为_________（保留两位有效数字）；流过小灯泡电流为时的电阻__________（选填“大于”或“小于”或“等于”）电流为时的电阻。
③将该小灯泡单独与一个电动势为0.8V，内阻为2的电源串联，此时小灯泡的电功率为__________W。

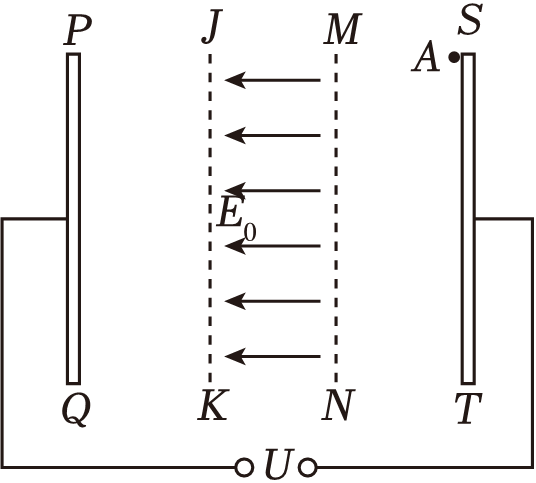

5. 如图，PQ与ST为足够长的竖直金属极板，极板间为真空，边界JK与MN均竖直，JKMN区域内有方向水平向左的匀强电场，场强大小为E0＝500V/m，在极板PQ和ST之间加上电压后可获得匀强电场E（图中未画出）并与E0在JKMN区域叠加在一起，PJ、JM、MS间的距离均为d＝1mm，不计电子重力。
（1）从边界MN释放一定速度的一电子，欲使电子能匀速到达边界JK，求极板PQ、ST间所加电压的正负和大小；
（2）保持（1）问的电压不变，一电子以一定的初速度垂直于电场E从极板ST边缘A点向下射入电场，到达边界MN用时t0，求电子从A点开始至到达极板PQ全程用时为t0的几倍；
