2024级高二上必修三小练习——周末清理9

周末清理9

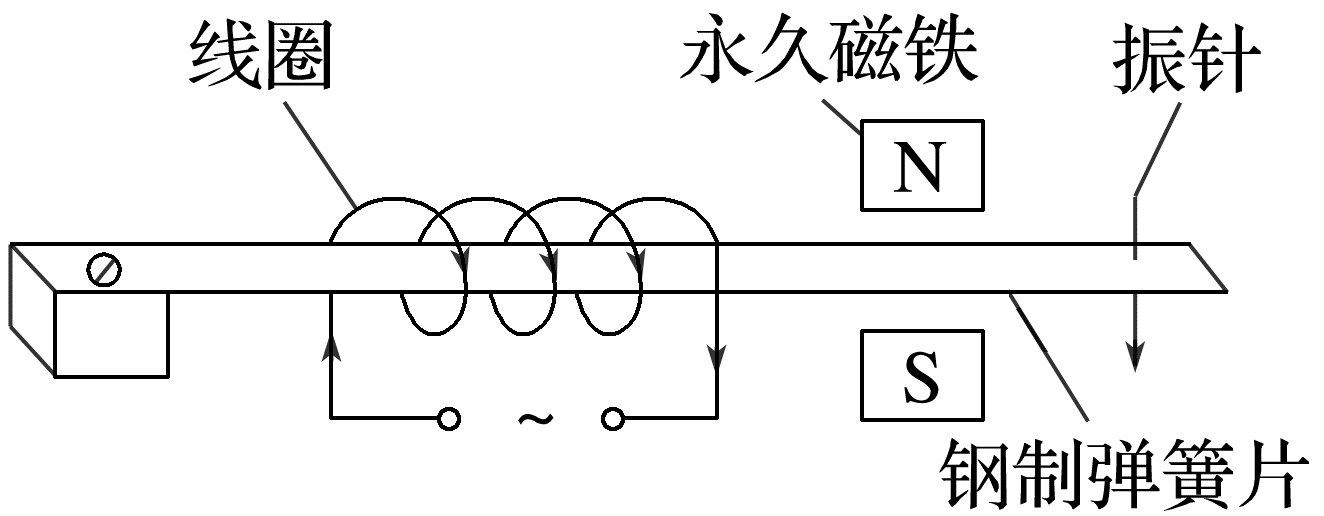

1.(多选)如图，电磁打点计时器是利用电磁原理打点计时的一种仪器。它的工作原理为：线圈中通入交流电时，线圈中的钢制弹簧片被周期性的磁化，并受到永久磁铁作用使弹簧片带动振针周期性的上下振动。当某时刻线圈中通入图示电流时，下列说法正确的是(　　)

A.线圈右端为N极

B.线圈右端为S极

C.弹簧片被磁化后受到向上的作用力

D.弹簧片被磁化后受到向下的作用力

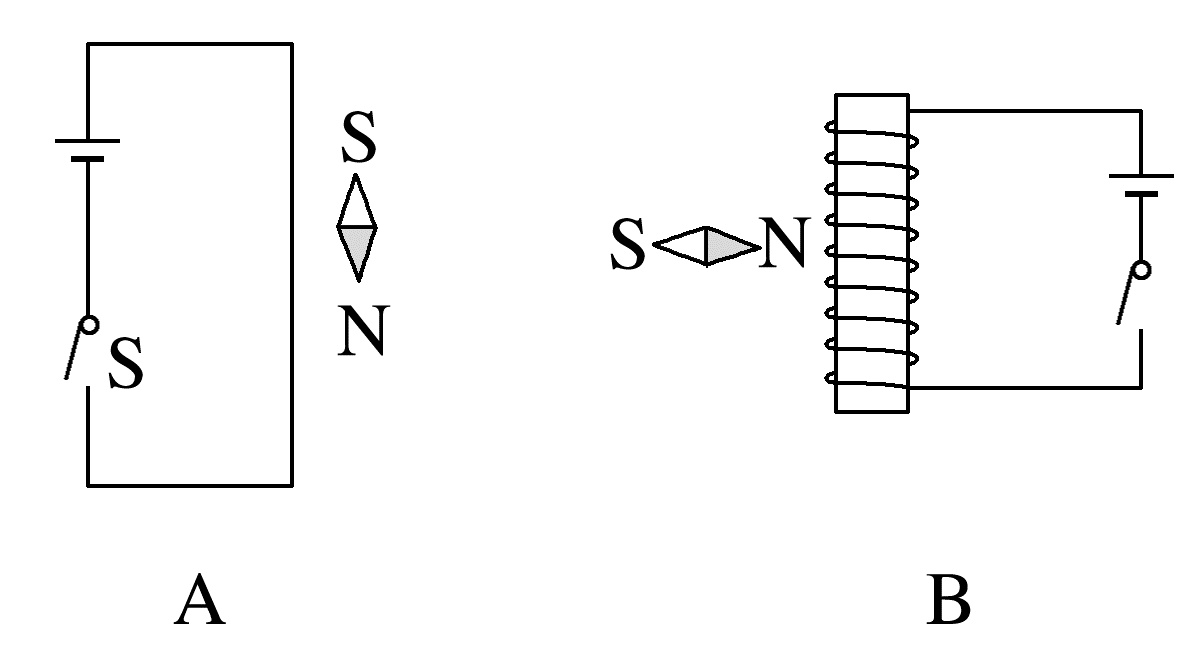

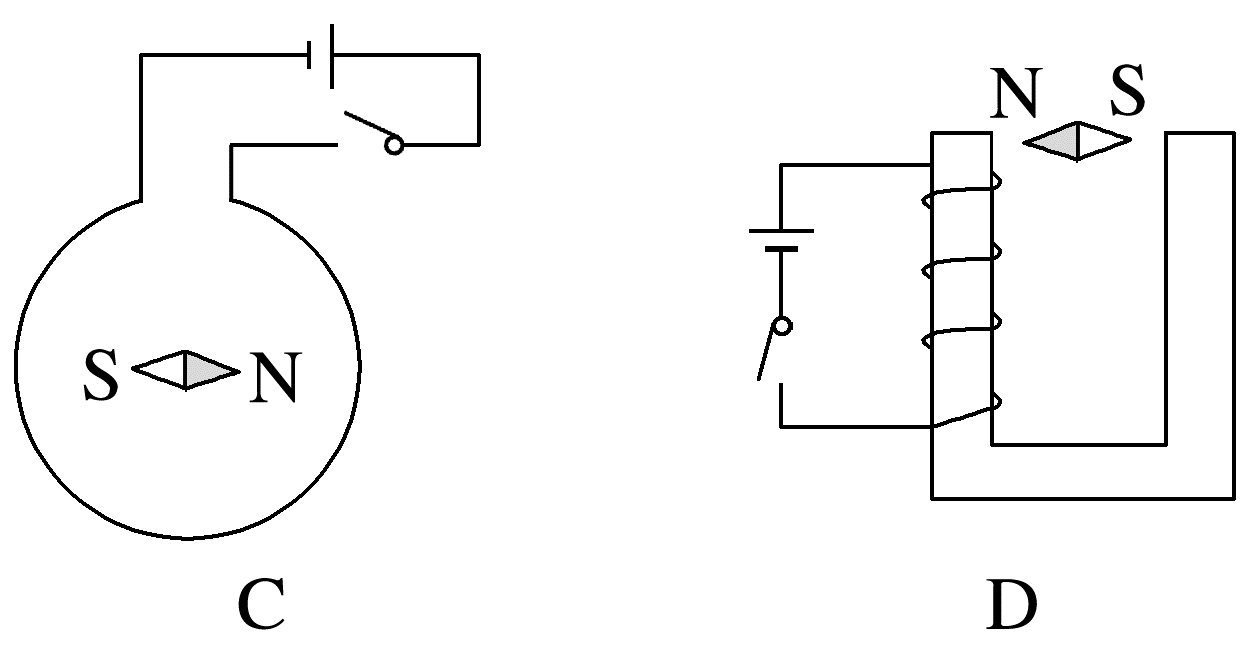

2.如图所示，当开关闭合后，小磁针在通电导线的磁场中指向正确的是(　　)

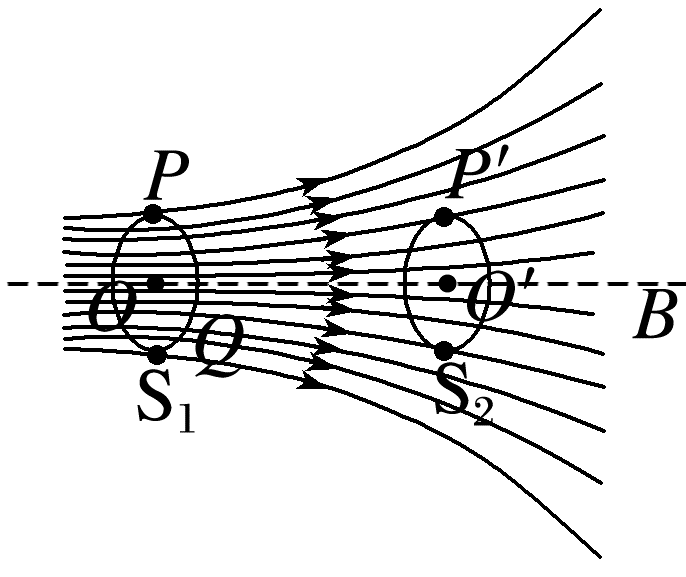

2.如图所示是一条形磁铁周围部分磁感线分布示意图，在磁场中取两个面积相等的圆环S₁、S₂进行研究，圆心O、O'在条形磁铁的中轴线上，P、Q位于圆环S₁上，是上、下对称的两点，P、P'分别是两圆环S₁、S₂上相同位置的点。下列说法正确的是(　　)

A.P点磁感应强度的大小比Q点的大

B.P点磁感应强度的大小比P'点的小

C.穿过S₁的磁通量比穿过S₂的大

D.穿过S₁的磁通量与穿过S₂的一样大

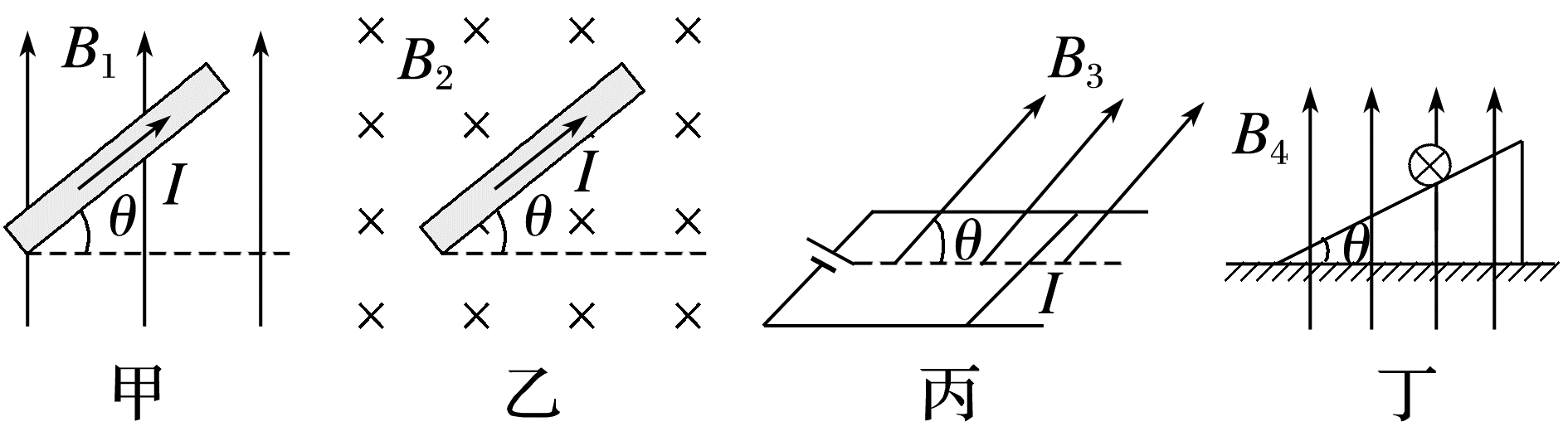

3.(多选)长度为L、通有电流I的直导线按甲、乙、丙、丁四种方式放入四个不同的匀强磁场中，所受的磁场力大小均为F。关于各磁场的磁感应强度大小B，下列说法正确的是(　　)

A.图甲中磁场的磁感应强度大小B₁=

B.图乙中磁场的磁感应强度大小B₂=

C.图丙中磁场的磁感应强度大小B₃=

D.图丁中磁场的磁感应强度大小B₄=

4.如图所示，两匀强磁场的磁感应强度B₁和B₂大小相等、方向相反。竖直面内的金属圆环的直径O₁O₂与两磁场的边界重合。下列变化不会在环中产生感应电流的是(　　)

A.同时增大B₁减小B₂

B.让金属圆环以直径O₁O₂为轴转动90°过程中

C.向上平移金属圆环

D.在金属圆环的正下方放一根与图中磁场边界平行的通电直导线

5.如图所示，纸面内以O点为圆心的圆周上有M、N、A、B四个点，MN、AB为直径且互相垂直。若将两根直导线垂直于纸面放在M、N处，并通入大小相等、方向垂直纸面向里的电流。下列说法正确的是(　　)

A.O点磁感应强度的方向由O指向B

B.O点的磁感应强度大小为零

C.A、B两点磁感应强度相同

D.A点的磁感应强度方向与MN连线平行且方向向左

6.(多选)如图所示，在匀强磁场中，闭合等腰直角三角形线圈abc垂直磁场方向放置，下列情况中，线圈内一定能产生感应电流的是(　　)

A.线圈在磁场中加速向上平移

B.磁场磁感应强度均匀减小

C.线圈以ab为轴匀速转动

D.磁场磁感应强度增大同时将线圈移出磁场的过程中

7.(多选)如图所示装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是(　　)

A.开关S接通的瞬间

B.开关S接通后，电路中电流稳定时

C.开关S接通后，滑动变阻器滑片滑动的瞬间

D.开关S断开一段时间后

8.如图，半径r=10 cm的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随时间t的变化关系为B=5-2t。圆形线圈匝数n=10，半径R=15 cm，t=0时磁场方向如图所示。求：

(1)t=0时，穿过圆形线圈的磁通量Φ₀；

(2)前5 s内，穿过圆形线圈的磁通量变化量ΔΦ。
