2024级高二上必修三小练习——电源电动势和内阻A

2.6.1 电源电动势、内阻和闭合电路欧姆定律A

班级______   姓名_________

1．关于电源的电动势，下列说法中正确的是（　　）

A．电源的电动势实质上就是两极间的电压

B．电动势越大，电源两极间的电压一定越高

C．电源的电动势与电压的单位相同，但与电压有本质的区别

D．电源的电动势在数值上等于电源中电场力搬运1C正电荷所做的功

2．下列关于闭合电路的说法中，错误的是（　　）

A．电源短路时，路端电压等于电动势 B．电源短路时，路端电压为零

C．电源断路时，路端电压最大        D．外电阻增大时，路端电压增大

3．下列关于电源电动势的说法正确的是（　　）

A．电动势是用来描述电源将电能转化为其他形式的能本领大小的物理量

B．电动势公式中的与电压中的是一样的，都表示电场力做的功

C．用内阻较大的电压表直接测量电源的正负极之间的电压值约等于电源的电动势

D．外电路的总电阻越小，则路端电压越接近电源的电动势

4．如图所示，当可变电阻时，理想电压表的示数，已知电源的电动势，则（　　）

A．此时理想电流表的示数是2A        B．此时理想电流表的示数是3A

C．电源的内阻是0.5Ω                D．电源的内阻是2Ω

5．电源的电动势为、外电阻为时，路端电压为，则电源内阻为（　　）

A．        B．        C．      D．

6．如图所示电路中，，电源内阻，当开关、闭合时，电流表的示数为，则当开关闭合、断开时，电流表的示数为（　　）

A．         B．      C．      D．

7．如图所示为闭合电路中两个不同电源的U-I图像，则下列判断正确的是（　　）

A．电源电动势E₁>E₂    B．电源电动势E₁<E₂

C．电源内阻r₁>r₂          D．电源内阻r₁<r₂

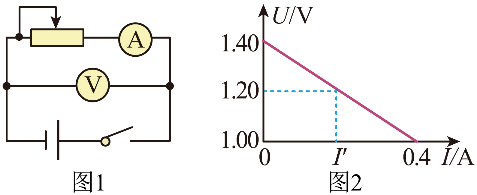

8．用图1所示的电路来测量电池电动势和内电阻，根据测得的数据作出了U—I图线，如图2所示。下列说法中错误的是（　　）

A．电池电动势的测量值是1.40 V

B．电池内阻的测量值是1 Ω

C．外电路发生短路时的电流为0.40 A

D．电压表的示数为1.20 V时电流表的示数I′=0.20 A

9．（多选）直流电源有正、负两个电极，正极的电位高，负极的电位低，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极流向到负极的电流。如图所示为某一直流电源的图像，由图可知（



）

A．电源电动势为      B．电源短路时电流为

C．电源内电阻为      D．电路路端电压为时，电路中电流为

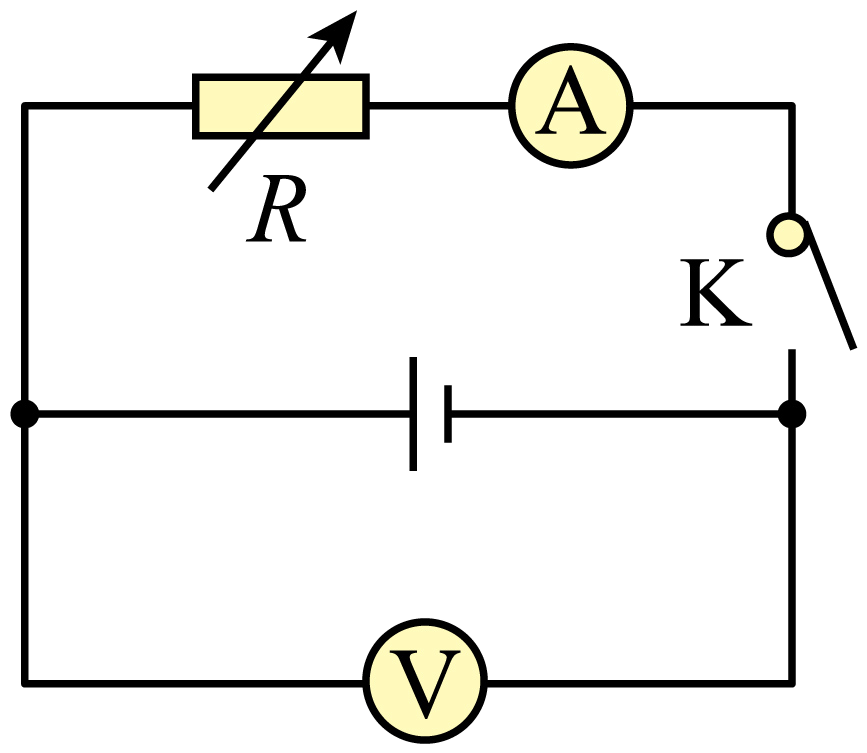

10．如图所示，一个变阻箱与电流表串联后接到电源上，用一个电压表直接连接在电源两端，开关K闭合后调整变阻箱的阻值，发现电路中的电流为0.4A时，电压表的示数为2.8V，当电阻变小电流变为0.6A时，电压表示数为2.7V。（电表均为理想电表）求：

（1）电源的电动势和内电阻；

（2）变阻器阻值调为零时，电流表、电压表的示数；

（3）开关K断开时，电流表、电压表的示数。

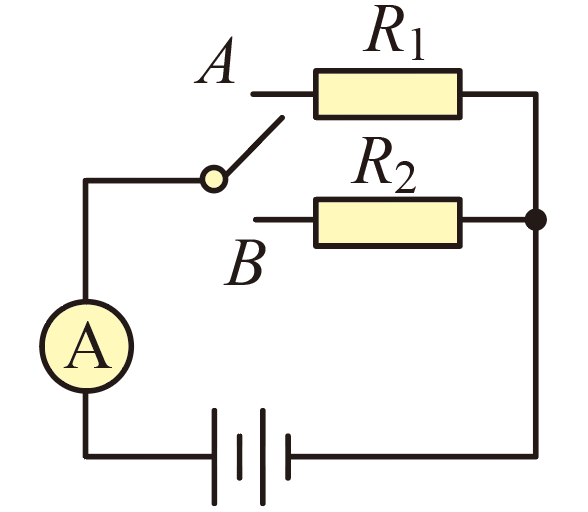

11．如图，，，当开关处于位置A时，电流表读数I₁=0.1A；当开关处于位置B时，电流表读数I₂=0.2A。求：电源的电动势E和内电阻r？（电流表为理想电表）

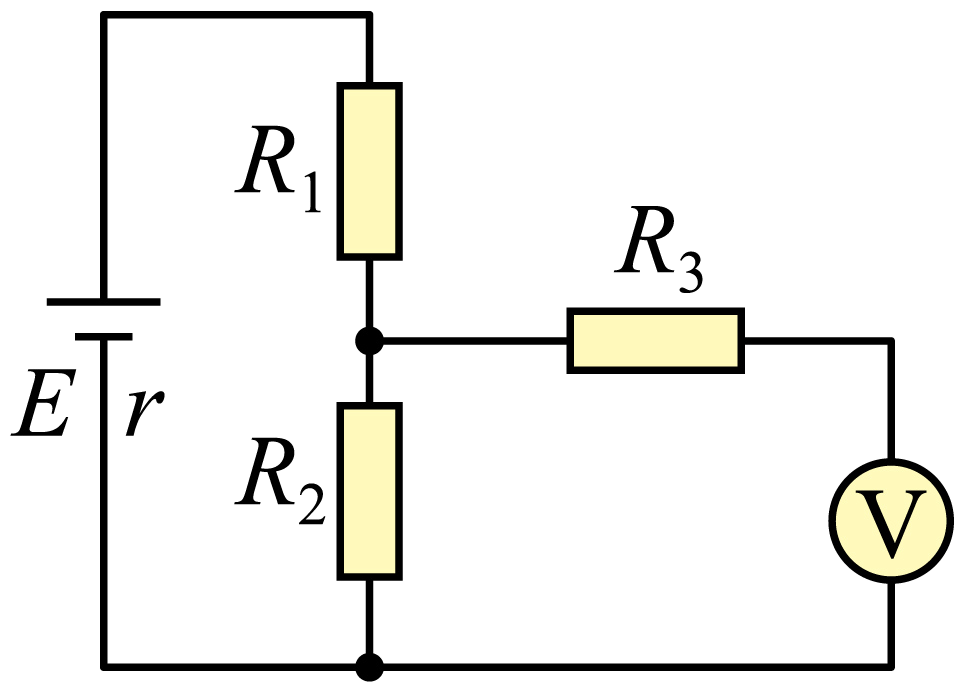

12．如图所示电路中，，，。电源电动势，内阻，电压表是理想电压表，求：

（1）电压表的读数是多少？

（2）若把电压表更换为一个理想电流表，电流表的读数是多少？（结果保留小数点后两位）
