2.6.2 闭合电路欧姆定律 B
班级______ 姓名_________
1．如图所示，E为内阻不能忽略的电池，R1、R3为定值电阻，R2为滑动变阻器，S0为开关，V与A分别为电压表与电流表。现将S0闭合，滑动变阻器R2向左滑动，则（ ）
A．V的读数变大，A的读数变小
B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小
D．V的读数变小，A的读数变大
2．.催化燃烧式气体传感器可以检测一氧化碳气体,当一氧化碳气体达到一定的浓度时,传感器中的检测片燃烧,使检测片温度上升、检测片的电阻增加,如图所示电路中,R为催化燃烧式气体传感器的检测片。当环境中的一氧化碳气体达到一定浓度,会发现( )
A.电压表、电流表示数均减小
B.电压表,电流表示数均增大
C.电压表示数减小,电流表示数增大
D.电压表示数增大,电流表示数减小
3．（多选）某学校为了创建绿色校园，新装了一批节能灯。该路灯通过光控开关实现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变，如图所示为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小），现增加光照强度，则下列判断正确的是（ ）
A．干路电流增大 B．两端电压变小
C．B灯变亮，A灯变暗 D．A、B两灯都变暗

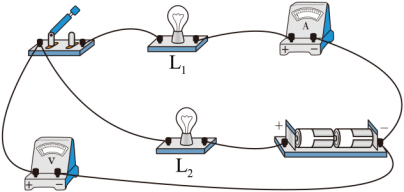

4．如图所示的电路中，当开关闭合时，灯L1不亮，灯L2亮，电流表和电压表均无示数，不计电源内阻。则故障原因可能是（ ）
A．开关没有闭合好 B．灯丝断裂
C．短路 D．电压表短路
5．如图所示电路，灯泡发光，灯泡不亮，电流表有示数，电流表没有示数，电流表内阻不计，则出现的故障应是（只有一处有故障）（
）
灯泡断路 B．灯泡断路
C．灯泡短路 D．灯泡短路
6.(多选)如图所示,电源的电动势E=2 V,内阻r=2 Ω,两个定值电阻R1、R2均为8 Ω,平行板电容器的电容C=3×10-6 F,则( )
A.开关断开时两极板间的电压为 V
B.开关断开时电容器所带电荷量为4×10-6 C
C.开关接通时两极板间的电压为 V
D.开关接通时电容器所带电荷量为4×10-6 C
7．（多选）在如图所示的电路中，电源的内阻不能忽略，C为一平行板电容器，闭合开关S，给电容器充电，当电路中电流稳定之后，下列说法正确的是（ ）
A．保持开关S闭合，把滑动变阻器的滑片向上滑动，
电流表的示数变大，电压表的示数变大
开关S闭合后，若刚好有一带电油滴Р静止在电容
器两平行板之间，则开关断开后，油滴将向下运动
保持开关S闭合，将电容器上极板与下极板距离稍
微拉近一些的过程中，中有由a到b的电流
开关S闭合后，若刚好有一带电油滴P恰好静止在
电容器平行板间，则R1滑片向上滑动，油滴将向下运动。
8.如图所示电路,已知电源电动势为E,内阻不计,电容器电容为C,闭合开关K,待电路稳定后,电容器上电荷量为( )
A.CE B.
CE
9.（多选）如图所示，C1＝6 μF，C2＝3 μF，R1＝3 Ω，R2＝6 Ω，电源电动势E＝18 V， 内阻不计。下列说法正确的是( )
A．开关S断开时，a、b两点电势相等
B．开关S闭合后，a、b两点间的电流是2 A
C．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大
D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大
10.在如图所示的电路中,电源电动势恒定、内阻为r,R1为定值电阻。闭合开关S,理想电流表A、理想电压表V1、V2、V3的示数分别用I、U1、U2和U3表示。当滑动变阻器R2的滑动触头P向上滑动时,四个理想电表的示数都发生变化,电表示数变化量的绝对值分别用ΔI、ΔU1、ΔU2和ΔU3表示,下列说法正确的是( )
A.不变, 变大,变小
C.=r
11.如图所示,电源电动势E=10 V,内阻可忽略,R1=4 Ω,R2=6 Ω,C=30 μF,则:
(1)S闭合后,求稳定时通过R1的电流;
(2)S原来闭合,然后断开,求断开S后流过R1的电荷量。
