2024级高二上必修三小练习——闭合电路欧姆定律A

2.6.2 闭合电路欧姆定律A

班级______   姓名_________

1．如图所示，E为内阻不能忽略的电池，R₁、R₃为定值电阻，R₂为滑动变阻器，S₀为开关，V与A分别为电压表与电流表。现将S₀闭合，滑动变阻器R₂向左滑动，则（　　）

A．V的读数变大，A的读数变小

B．V的读数变大，A的读数变大

C．V的读数变小，A的读数变小

D．V的读数变小，A的读数变大

2.在如图所示的电路中,电源电压U=15 V,电阻R1、R2、R3的阻值均为10 Ω,S为单刀双掷开关,则开关S接A和开关S接B时,电压表的读数分别为(　　)

A.7.5 V　10 V

B.0　7.5 V

C.0　10 V

D.10 V　0

3．.催化燃烧式气体传感器可以检测一氧化碳气体,当一氧化碳气体达到一定的浓度时,传感器中的检测片燃烧,使检测片温度上升、检测片的电阻增加,如图所示电路中,R为催化燃烧式气体传感器的检测片。当环境中的一氧化碳气体达到一定浓度,会发现(　　)

A.电压表、电流表示数均减小

B.电压表,电流表示数均增大

C.电压表示数减小,电流表示数增大

D.电压表示数增大,电流表示数减小

4．（多选）某学校为了创建绿色校园，新装了一批节能灯。该路灯通过光控开关实现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变，如图所示为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小），现增加光照强度，则下列判断正确的是（　　）

A．干路电流增大               B．两端电压变小

C．B灯变亮，A灯变暗           D．A、B两灯都变暗

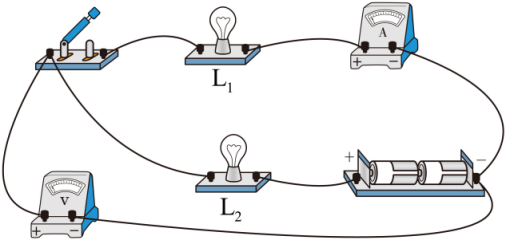

5．如图所示的电路中，当开关闭合时，灯L₁不亮，灯L₂亮，电流表和电压表均无示数，不计电源内阻。则故障原因可能是（　　）

A．开关没有闭合好

B．灯丝断裂

C．短路

D．电压表短路

6．如图所示电路，灯泡发光，灯泡不亮，电流表有示数，电流表没有示数，电流表内阻不计，则出现的故障应是（只有一处有故障）（

）

灯泡断路

B．灯泡断路

C．灯泡短路

D．灯泡短路

7.(多选)如图所示,电源的电动势E=2 V,内阻r=2 Ω,两个定值电阻R₁、R₂均为8 Ω,平行板电容器的电容C=3×10^-6 F,则(　　)

A.开关断开时两极板间的电压为 V

B.开关断开时电容器所带电荷量为4×10^-6 C

C.开关接通时两极板间的电压为 V

D.开关接通时电容器所带电荷量为4×10^-6 C

8.如图所示,M、N是平行板电容器的两个极板,R₀为定值电阻,R₁、R₂为可调电阻,用绝缘细线将质量为m、带正电的小球悬于电容器内部。闭合开关S,小球静止时受到悬线的拉力为F。调节R₁、R₂,关于F的大小判断正确的是(　　)

A.保持R₁不变,缓慢增大R₂时,F将变大

B.保持R₁不变,缓慢增大R₂时,F将变小

C.保持R₂不变,缓慢增大R₁时,F将变大

D.保持R₂不变,缓慢增大R₁时,F将变小

9．（多选）在如图所示的电路中，电源的内阻不能忽略，C为一平行板电容器，闭合开关S，给电容器充电，当电路中电流稳定之后，下列说法正确的是（　　）

A．保持开关S闭合，把滑动变阻器的滑片向上滑动，

电流表的示数变大，电压表的示数变大

开关S闭合后，若刚好有一带电油滴Р静止在电容

器两平行板之间，则开关断开后，油滴将向下运动

保持开关S闭合，将电容器上极板与下极板距离稍

微拉近一些的过程中，中有由a到b的电流

开关S闭合后，若刚好有一带电油滴P恰好静止在

电容器平行板间，则R₁滑片向上滑动，油滴将向下运动。

10.如图所示,电源电动势E=10 V,内阻可忽略,R₁=4 Ω,R₂=6 Ω,C=30 μF,则:

(1)S闭合后,求稳定时通过R₁的电流;

(2)S原来闭合,然后断开,求断开S后流过R₁的电荷量。
