2024级高二上必修三小练习——描绘小灯泡的伏安特性曲线B

2.5 实验：描绘小灯炮的伏安特性曲线 B卷

班级______   姓名_________

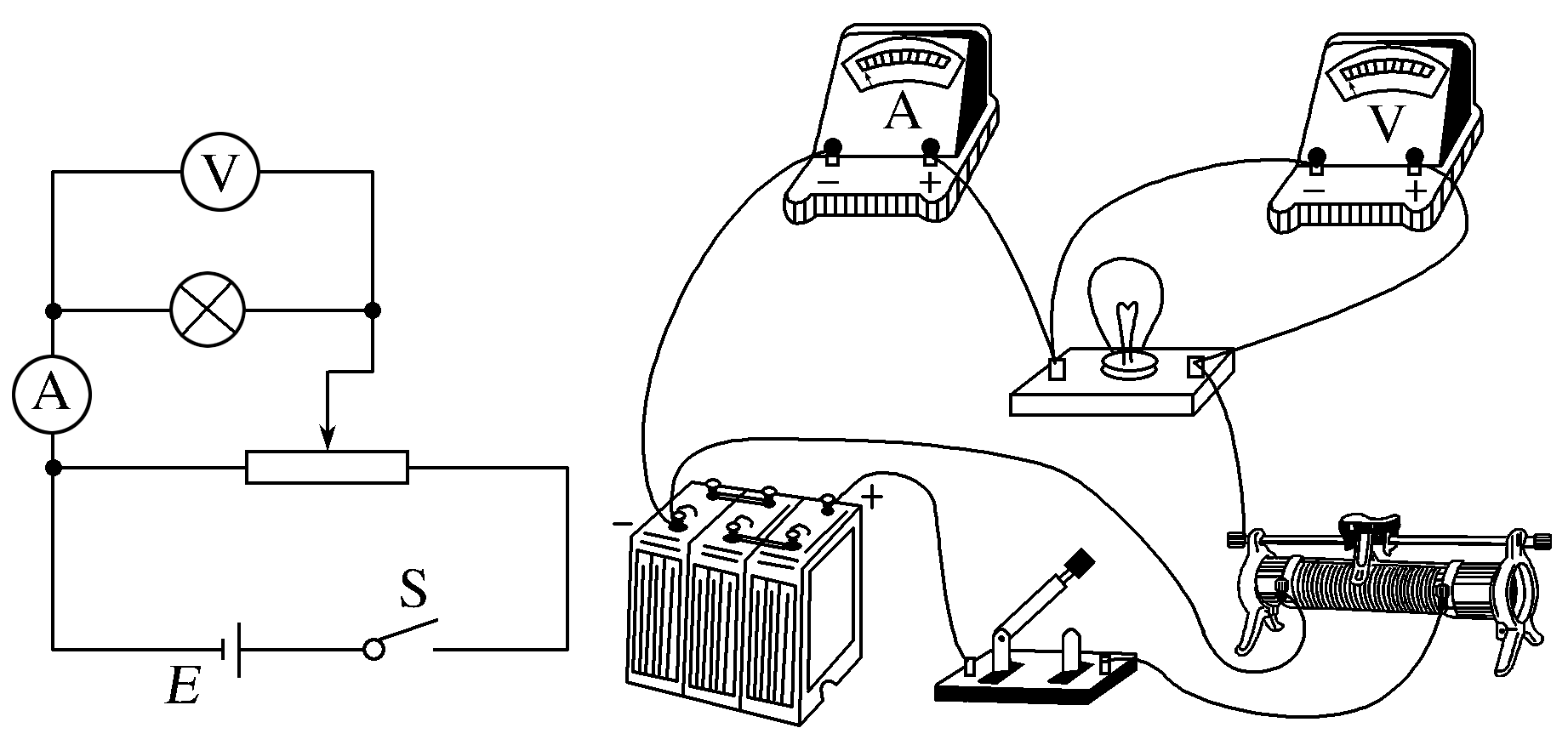

1．（多选）如图所示为“描绘小灯泡的伏安特性曲线”的实物连线图，则（     ）

A．实验前，滑动变阻器的滑片应置于最左端

B．实验前，滑动变阻器的滑片应置于最右端

C．实验时，当滑动变阻器的滑片往左滑时，小灯泡两端电压变大

D．实验时，当滑动变阻器的滑片往左滑时，小灯泡两端电压变小

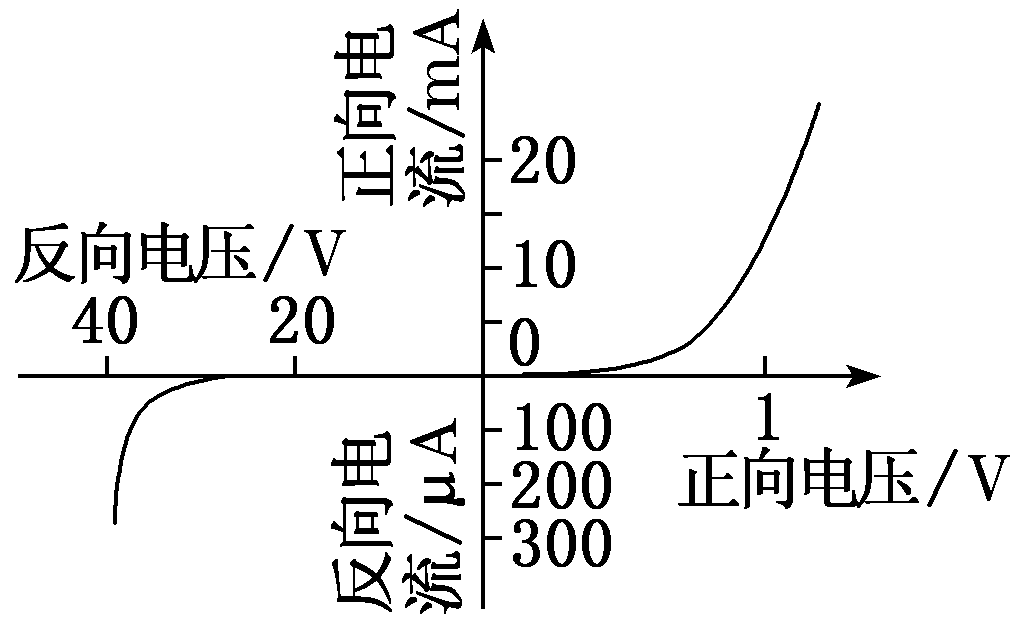

2．如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是(　　)

A．加正向电压时，二极管电阻较小，且随着电压的增大而增大

B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小

C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件

D．二极管加正向电压时，电流随电压变化是一条直线

3．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2 Ω，电压表的内电阻约为10 kΩ，若被测电阻R的电阻值约为4 Ω，则以下结论中正确的是（     ）

A．选用甲电路测量结果更准确，且测量值大于电阻的真实值

B．选用甲电路测量结果更准确，且测量值小于电阻的真实值

C．选用乙电路测量结果更准确，且测量值大于电阻的真实值

D．选用乙电路测量结果更准确，且测量值小于电阻的真实值

4．(多选)某同学在测绘标有“4.8V，2.5W”的小灯泡的灯丝电阻R随电压U变化的图象时，有以下一些电表可供选择：电流表：A₁（量程100mA，内阻约2Ω）；A₂（量程0.6A，内阻约0.3Ω）；电压表：V₁（量程5V，内阻约5kΩ ）；V₂（量程15V，内阻约15Ω ）。下列说法正确的是（     ）

A．电压表选择V₁       B．电压表选择V₂    C．电流表选择A₁       D．电流表选择A₂

5.某种材料的导体的I­U图像如图所示，图像上A点和坐标原点的连线与横轴正半轴成α角，A点的切线与横轴正半轴成β角。下列关于导体的说法正确的是(　　)

A．导体的电功率随电压U的增大而增大

B．导体的电阻随电压U的增大而增大

C．在A点，导体的电阻在数值上等于

D．在A点，导体的电阻在数值上等于

6．如图所示，有一未知电阻R_x，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与真实值比较的情况是 （    ）

A．29Ω，大于真实值    B．40Ω，大于真实值

C．29Ω，小于真实值    D．40Ω，小于真实值

同学在探究规格为“6 V   3 W”的小灯泡I－U特性曲线的实验中采用图甲所示的电路进行测量。图中：R为滑动变阻器(阻值范围0～20 Ω，额定电流1.0 A)，L为待测小灯泡，电压表(量程0～6 V，内阻20 kΩ)，电流表(量程0～0.6 A，内阻1 Ω)，E为电源(两极间电压8 V)，S为开关。

（1）在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于________(选填“左”或“右”)端。

（2）在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因可能是哪一条导线没有连接好？(图甲中的小圆点表示接线点，并用数字标记，请用图甲中的数字说明存在断路的导线，如“2点至3点的导线”)______________。

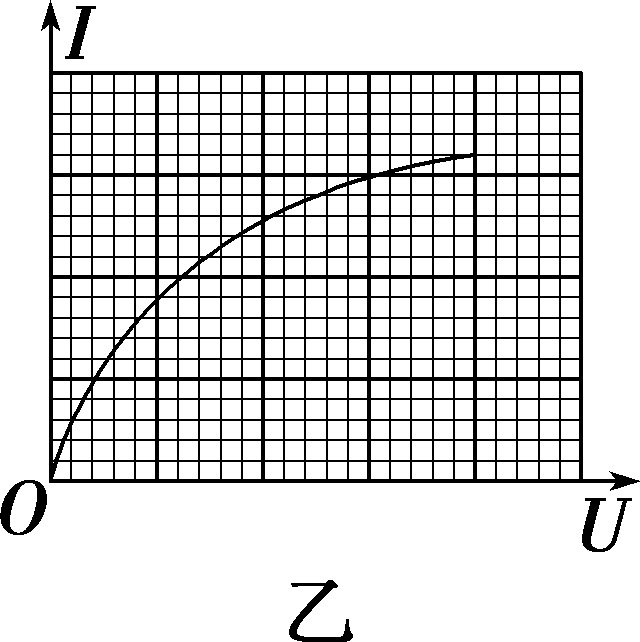

（3）排除故障后进行实验，该同学描绘出的小灯泡的I－U 特性曲线如图乙所示，则可以看出小灯泡的阻值随着两端电压的增大而怎样变化？原因是什么？__________________。

8．为了测量某待测电阻R_x的阻值约为2kΩ，后用伏安法精确测量，实验室提供的器材如下：

待测电阻：R_x；

直流电源：E（输出电压为3V）

电压表：V₁（量程3 V，内阻约为3kΩ）；

电压表：V₂（量程15 V，内阻约为15 kΩ）

电流表：A₁（量程0.6 A，内阻约为5Ω）

电流表：A₂（量程2 mA，内阻约为30Ω）

滑动变阻器：R（最大阻值10Ω，额定电流1 A）

单刀单掷开关一个，导线若干

（1）在用伏安法测量R_x时，为使测量尽量精确，要求电表指针均达到半偏以上，电压表应选_________，电流表应选______________。（均填器材符号）

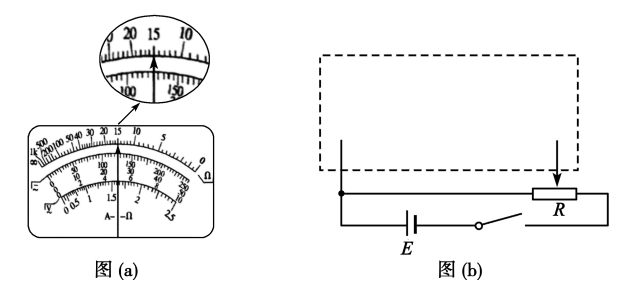

（2）图为该实验小组设计测量电阻R_x电路图的一部分，请在虚线框内将电路图补充完整。

9．要测绘额定电压为2V的日常用小灯泡的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电源E（电动势3.0V，内阻不计）；            B．电压表V₁（量程为0~3.0V，内阻约2kΩ）

C．电压表V₂（量程为0~15.0V，内阻约6kΩ）；   D．电流表A₁（量程为0~0.6A，内阻约1Ω）

E．电流表A₂（量程为0~100mA，内阻约2Ω）；   F．滑动变阻器R₁（最大值10Ω）

（1）为减小实验误差，实验中电压表应选择____________，实验中电流表应选择____________。（填各器材序号）

（2）为了提高实验精度，请你在图中补全实验电路图并将实物图中把缺少的导线补全。

（3）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图像如图所示，则小灯泡的电阻随U变大而_____________（填“变大”、“变小”或“不变”），这是由于____________导致的。该小灯泡的额定功率约为________W，此时小灯泡的电阻约为____________Ω。（结果保留两位有效数字）

（4）若把小灯泡L接入如图所示的电路中时，流过小灯泡的电流表为0.4A，已知电源两端电压恒为2V，其内阻不计，则定值电阻R阻值为____________Ω。

（结果保留两位有效数字）
