2024级高二上必修三小练习——描绘小灯泡的伏安特性曲线A

2.5 实验 描绘小灯泡的伏安特性曲线 A卷

班级______   姓名_________

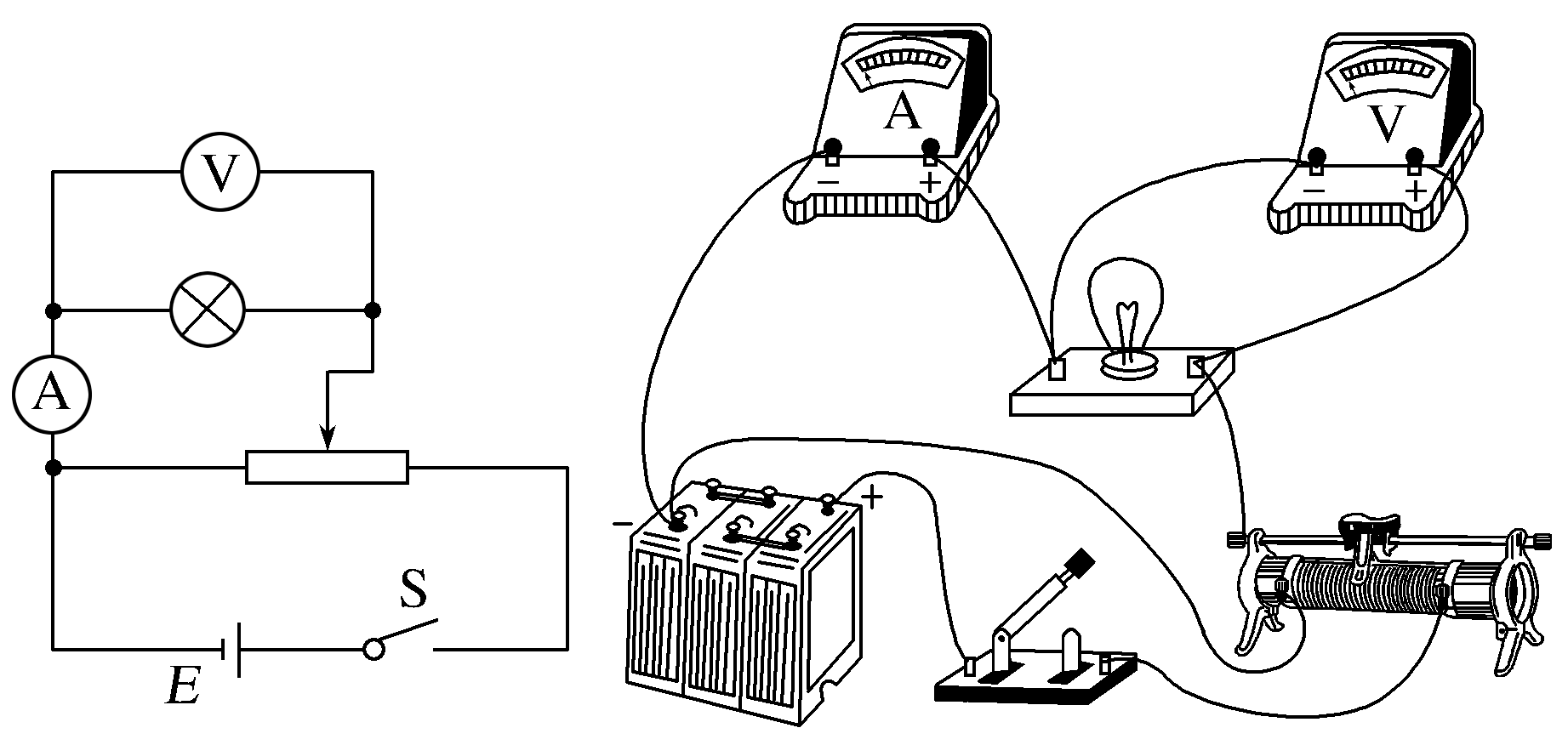

1．（多选）如图所示为“描绘小灯泡的伏安特性曲线”的实物连线图，则（     ）

A．实验前，滑动变阻器的滑片应置于最左端

B．实验前，滑动变阻器的滑片应置于最右端

C．实验时，当滑动变阻器的滑片往左滑时，小灯泡两端电压变大

D．实验时，当滑动变阻器的滑片往左滑时，小灯泡两端电压变小

2．在“测绘小灯泡的伏安特性曲线”实验中，用电压表和电流表测出多组(U，I)值，在I－U坐标系中描出各对应点，如图所示。以下是四位同学作出的小灯泡伏安特性曲线，其中最合理的是(　　)

3．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2 Ω，电压表的内电阻约为10 kΩ，若被测电阻R的电阻值约为4 Ω，则以下结论中正确的是（     ）

A．选用甲电路测量结果更准确，且测量值大于电阻的真实值

B．选用甲电路测量结果更准确，且测量值小于电阻的真实值

C．选用乙电路测量结果更准确，且测量值大于电阻的真实值

D．选用乙电路测量结果更准确，且测量值小于电阻的真实值

4．某种材料的导体的I­U图像如图所示，图像上A点和坐标原点的连线与横轴正半轴成α角，A点的切线与横轴正半轴成β角。下列关于导体的说法正确的是(　　)

A．导体的电功率随电压U的增大而增大

B．导体的电阻随电压U的增大而增大

C．在A点，导体的电阻在数值上等于

D．在A点，导体的电阻在数值上等于

5．为了用伏安法较准确地测量一个阻值约为20Ω的电阻的阻值，现已取来两节新的干电池、开关和若干导线及下列器材：电压表V₁（0～3 V，内阻约10 kΩ）；电压表V₂(0～15 V，内阻约50 kΩ）。电流表A₁（0～200mA，内阻约0.5 Ω）；电流表A₂（0～3 A，内阻约0.01 Ω）。下列说法正确的是（     ）

A．电压表选择V₂                            B．电流表选择A₂

C．测量电路用电流表的内接法               D．测量电路用电流表的外接法

6．如图所示，有一未知电阻R_x，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与真实值比较的情况是 （    ）

A．29Ω，大于真实值    B．40Ω，大于真实值

C．29Ω，小于真实值    D．40Ω，小于真实值

7.某同学用伏安法测定小灯泡（4.5V，2.5W）的伏安特性曲线，除了小灯泡、开关S、导线外，还有下列器材供选用：

A．电压表（量程0~3V，内阻为3kΩ）

B．电压表（量程0~15V，内阻约10kΩ）

C．电流表（量程0~3A，内阻约0.01Ω）

D．电流表（量程0~0.6A，内阻约0.05Ω）

E．电阻箱（最大阻值为9999Ω）

F．电源E（电动势6V，内阻不计）

G．滑动变阻器（阻值范围0~10Ω）

实验要求能够实现在0~4.5V的范围内对小灯泡的电压进行测量，完成下列步骤：

(1)电流表选用        （填“”或“”）。

(2)为使测量尽量准确，要对电压表进行改装，现要求改装成量程为4.5V的电压表，则电压表选用        （填“”或“”）与电阻箱串联，并的阻值调为        Ω。

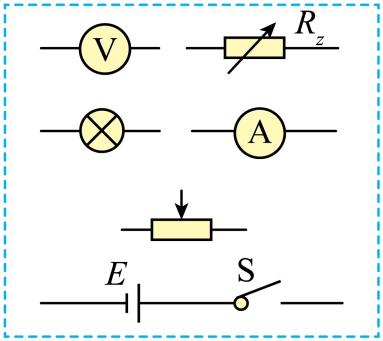

(3)将图中的器材符号连线（其中电源E和开关S已连好），画出实验电路原理图      。

(4)实验中设电压表读数为U，电流表的读数为I，并将电流表的读数视为流过小灯泡的电流，则小灯泡在此电压下的阻值表达式为        ；与真实值比较，电阻的测量值        （填“大于”“小于”或“等于”）其真实值。

8.在“描述小灯泡的I－U特性曲线”的实验中。

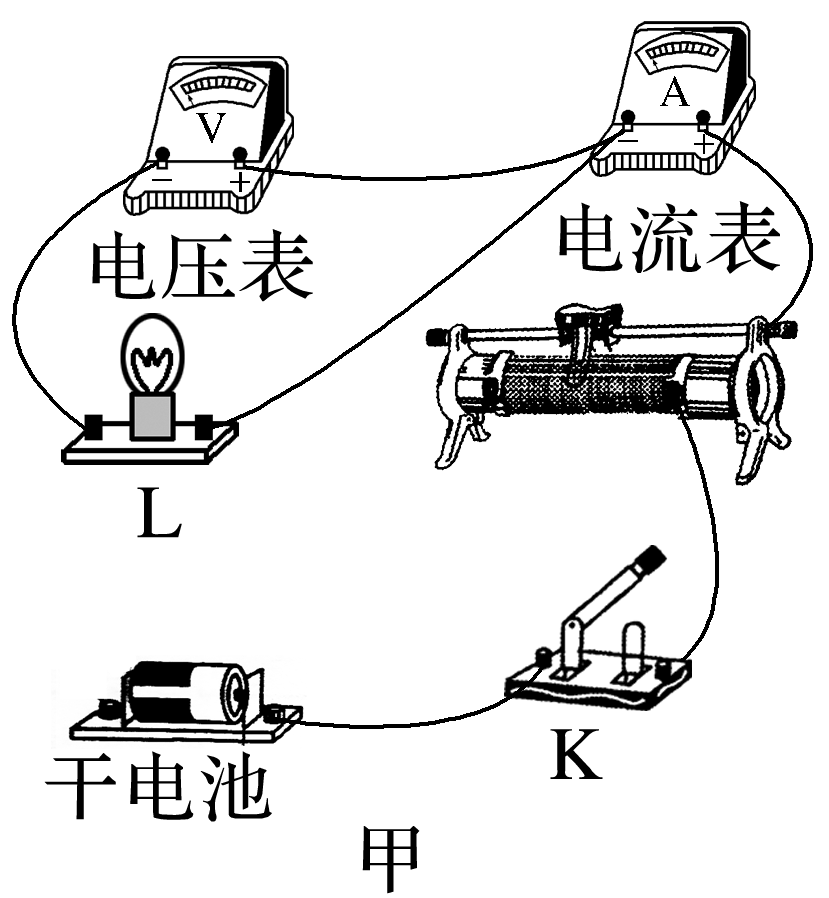

(1)实验要求小灯泡两端电压从零开始调节，请将图甲实物连线补齐；

(2)如图甲，在闭合开关之前应将滑动变阻器的滑片移到最________端(选填“左”或“右”)；

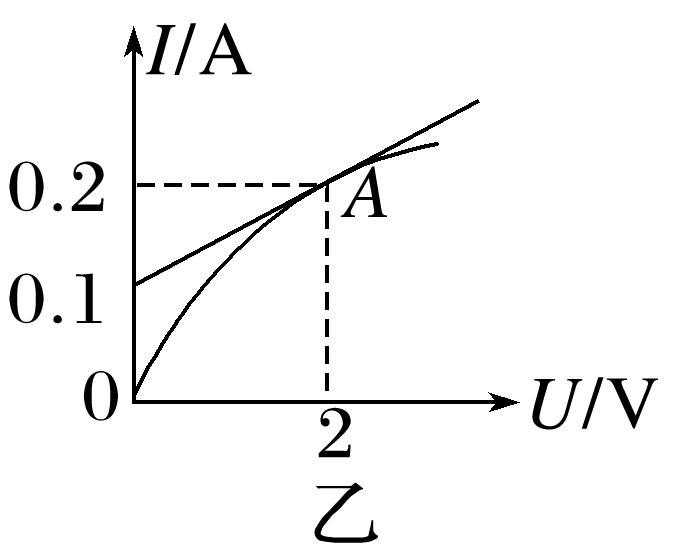

(3)由实验得到小灯泡的I－U特性曲线如图乙，直线是A点切线，则在A点对应的灯泡电阻等于________Ω；随着电压的增大，灯泡的电阻________(选填“增大”或“减小”)。

9．要测绘额定电压为2V的日常用小灯泡的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电源E（电动势3.0V，内阻不计）；           B．电压表V₁（量程为0~3.0V，内阻约2kΩ）

C．电压表V₂（量程为0~15.0V，内阻约6kΩ）； D．电流表A₁（量程为0~0.6A，内阻约1Ω）

E．电流表A₂（量程为0~100mA，内阻约2Ω）； F．滑动变阻器R₁（最大值10Ω）

（1）为减小实验误差，实验中电压表应选择____________，实验中电流表应选择____________。（填各器材序号）

（2）为了提高实验精度，请你在下图中补全实验电路图并在实物图中把缺少的导线补全。

（3）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图像如图所示，则小灯泡的电阻随U变大而_____________（填“变大”、“变小”或“不变”），这是由于____________导致的。该小灯泡的额定功率约为________W，此时小灯泡的电阻约为____________Ω。（结果保留两位有效数字）

（4）若把小灯泡L接入如图所示的电路中时，流过小灯泡的电流表为0.4A，已知电源两端电压恒为2V，其内阻不计，则定值电阻R阻值为____________Ω。（结果保留两位有效数字）
