2024级高二上必修三小练习——仪器读数

§2.4测量工具的使用

班级：________ 姓名：_______

1．下列测量工具中不需要估读的是        ；需要估读测量工具是              。

A．螺旋测微器   B．游标卡尺   C．电压表   D．电流表   E．刻度尺   F．弹簧测力计

2．测量工具估读的原则：二分度和         本位估读；       估读到最小分度的下一位。

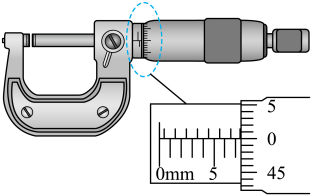

3．螺旋测微器是精密测量长度的工具，被称为工业界的“尺王”，是机械加工和质量检测中的重要工具。右图是检测某品牌导线直径时螺旋测微器的示数，其读数为          mm。

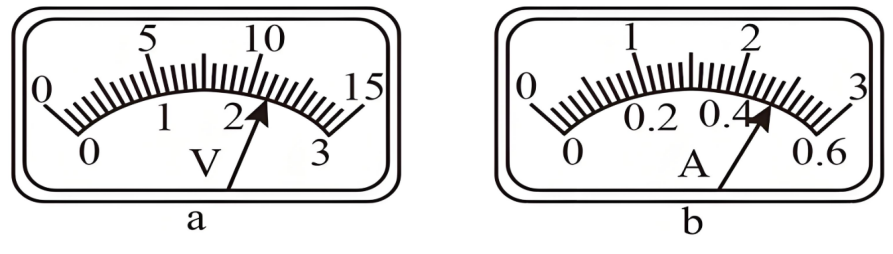

4．如下图，电压表的读数为         V（量程15V），电流表的读数为        A（量程3A）。螺旋测微器的读数为           ；游标卡尺的读数为           。

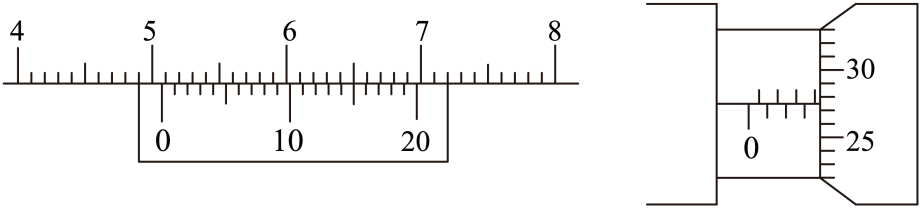

5．游标卡尺读数为           mm，螺旋测微器读数为           mm。

6．如图，读出下列各测量工具的读数。

(1)下面左图游标卡尺的读数为        mm；右图用刻度尺所测金属丝的长度为       mm。

(2)电压表（量程3V）读数为         V，电流表（量程0.6A）读数为          A。

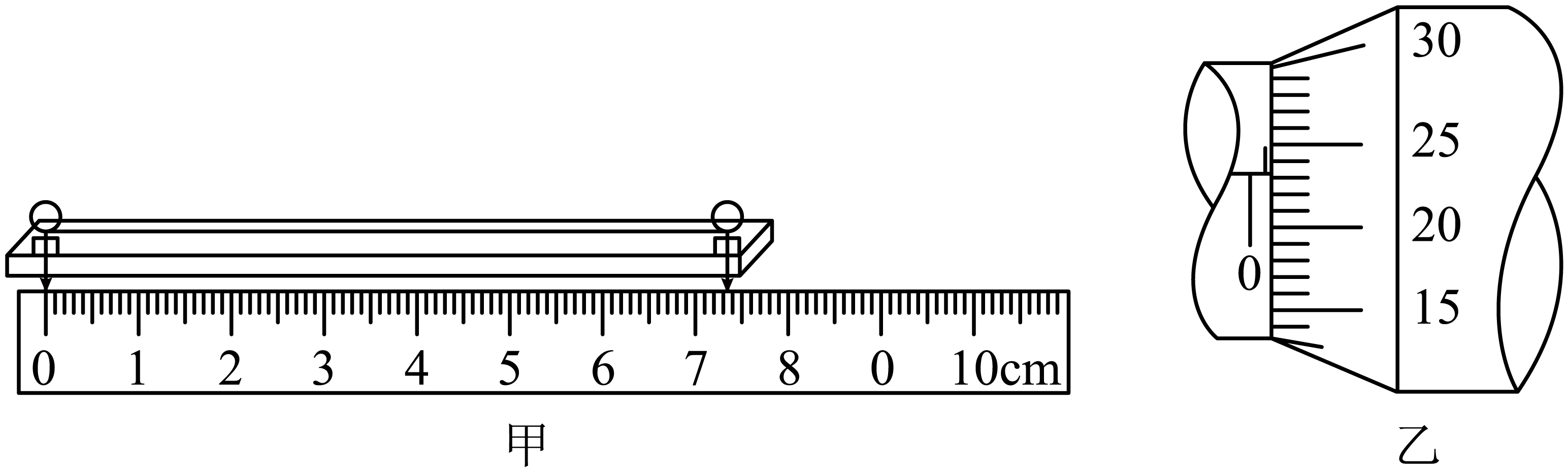

7．某同学为了测定金属的电阻率，用伏安法测金属丝的电阻，用刻度尺测量金属丝的长度，用千分尺测量金属丝的的直径，然后计算出该金属材料的电阻率。则：

(1)图甲所示，用米尺测出接入电路部分的金属丝长度为

(2)图乙所示，用螺旋测微器测出金属丝直径为

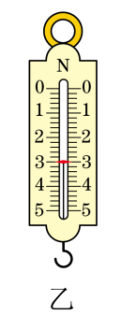

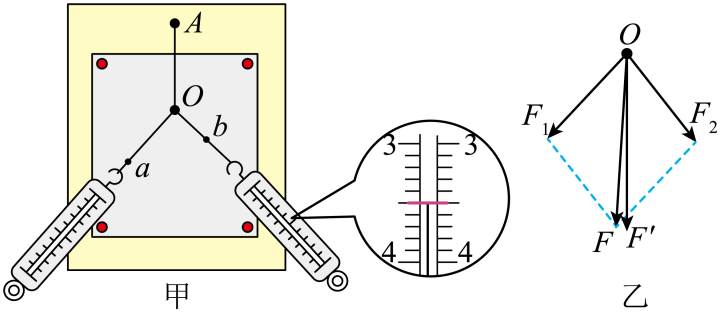

8．图甲弹簧测力计读数为        N,图乙弹簧测力计读数为        N。

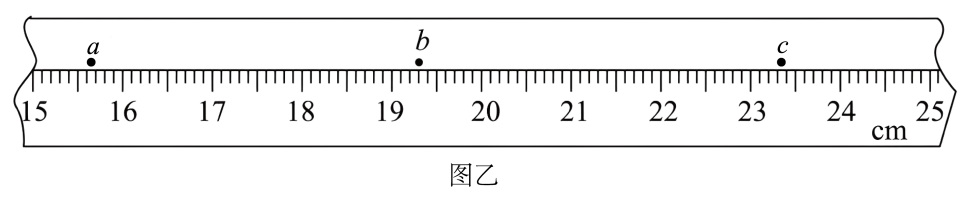

9．为求物体运动的加速度而用打点计时器打下一条纸带，则ac点之间的距离为        cm。

10．用刻度尺测量遮光条宽度，示数如图所示，其读数为        cm。

将0-3mA量程的电流表改成0-0.6A量程的电流表则其读数为        A。

11．如图所示，螺旋测微器的读数          mm，游标卡尺的读数是          mm。

12．下图中50分度游标卡尺和螺旋测微器的读数分别为       mm和       mm。

13．某同学在某实验中利用螺旋测微计和游标卡尺测量一枚一元硬币的厚度和直径，螺旋测微器和游标卡尺的示数如图（a）和图（b）所示；

(1)图（a）中螺旋测微器的精度为      mm，硬币的厚度      mm；

(2)图（b）中游标卡尺的精度为      mm，直径      cm；
