2024级高二上必修三小练习——实验：练习使用多用电表

§2.2练习使用多表

班级：____ 姓名：_______

1.以下关于多用电表的说法中，正确的是(　　)

    A.多用电表作为电阻表使用时，每次更换倍率都必须进行电阻调零

    B.在测电流时，若指针偏转过小，则需换更大的量程

    C.在测电流和电压时，都必须把多用电表串联到电路中

    D.多用电表作为电阻表使用时，若指针偏转太大，则需选择更大的倍率进行测量

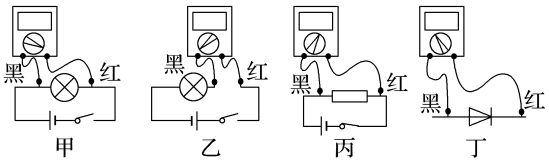

2.关于多用电表的使用，下列操作正确的是(　　)

    A.测电压时，应按图甲连接方式测量

    B.测电流时，应按图乙连接方式测量

    C.测电阻时，应按图丙连接方式测量

    D.测二极管的反向电阻时，应按图丁连接方式测量

3.某同学用多用电表测量一个未知电阻的阻值。测电阻的过程如下：

(1)估测被测电阻的阻值大小，将选择开关旋至电阻“×10”挡，插入表笔；

(2)将红、黑表笔短接，调节　　　　，使指针指向电阻的零刻线处；

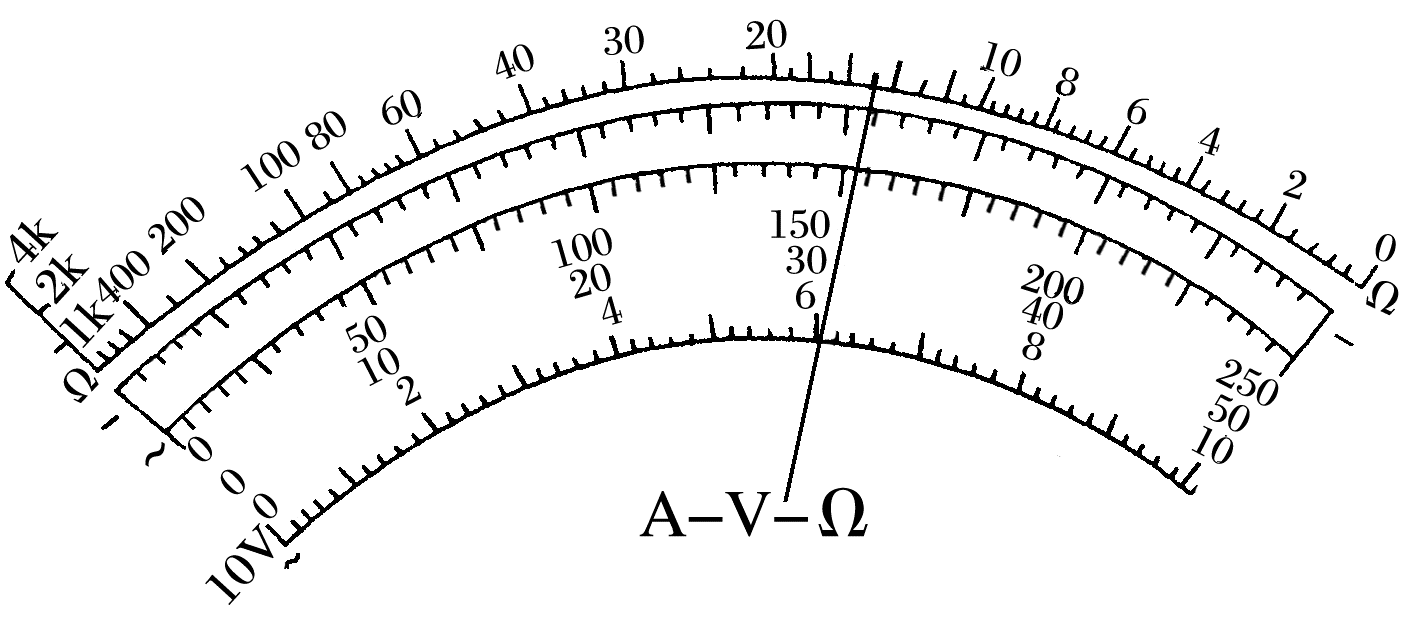

(3)将两表笔分别与待测电阻的两端接触，发现指针偏转角度太小，将选择开关旋至电阻　　　(选填“×1”或“×100”)挡，重新进行电阻调零，再进行测量，若指针如图所示，则电阻的阻值为　　 Ω；

(4)实验完毕，将选择开关置于“OFF”挡或交流电压最高挡。

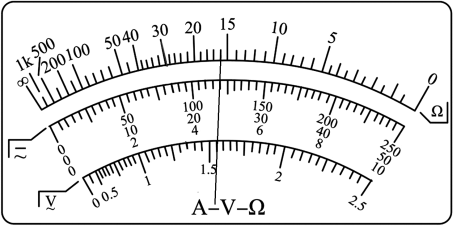

4.如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：

(1)所测电阻的阻值为　　　　 Ω；如果要用此多用电表测量一个阻值约为2.0×10⁴ Ω的电阻，为了使测量结果比较精确，应选用的电阻挡的倍率是　　　　(选填“×10”“×100”或“×1 k”)。

(2)选用量程为50 mA的直流电流挡测电流时，指针如图所示，则所测电流为　　　 mA；选用量程为250 mA的直流电流挡测电流时，指针如图所示，则所测电流为　　　　 mA。

5.某照明电路出现故障，其电路图如图所示，该电路用标压值为6.2 V的蓄电池为电源，导线及接触点完好。维修人员使用已调好的多用电表直流电压“10 V”挡检测故障。他将黑表笔接在c点，用红表笔分别探测电路的a、b两点。

(1)断开开关，红表笔接a点时，多用电表读数为5.80 V，说明　　　　(选填“蓄电池”“保险丝”“开关”或“小灯泡”)正常。

(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表示数仍然为5.80 V，可判定发生故障的器件是　　　　　　(选填“蓄电池”“保险丝”“开关”或“小灯泡”)。

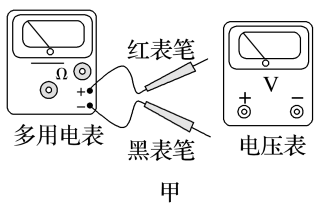

6.某同学想通过多用表的电阻挡测量量程为3 V的电压表内阻，如图甲所示。

(1)主要步骤如下：

①将选择开关拨到“×100”的电阻挡上；

②将两表笔相接触，旋转电阻调零旋钮，使指针指在电阻零刻度处；

③将红表笔与待测电压表　　　　(选填“正”或“负”)接线柱相接，黑表笔与另一接线柱相接，发现此时指针偏转角度很小；

④换用　　　　(选填“×10”或“×1 k”)电阻挡重新进行　　　　后测量，发现此时指针偏转适中，记下电阻数值；

⑤将选择开关调至OFF挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。

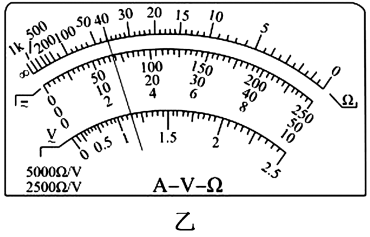

(2)实验中表盘示数如图乙所示，则电阻表的读数为　　　　 Ω。

7.指针式多用电表是实验室中常用的测量仪器。

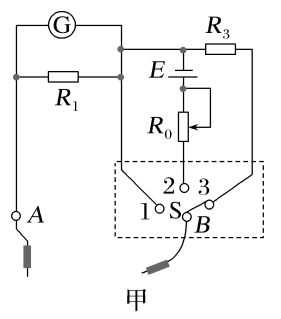

(1)如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的功能。关于此多用电表,下列说法中正确的是　　　　(选填选项前面的字母)。

A.A接的是红表笔,B接的是黑表笔

B.当S接1,是电压表

C.当S接2,是欧姆表

D.当S接3,是电流表

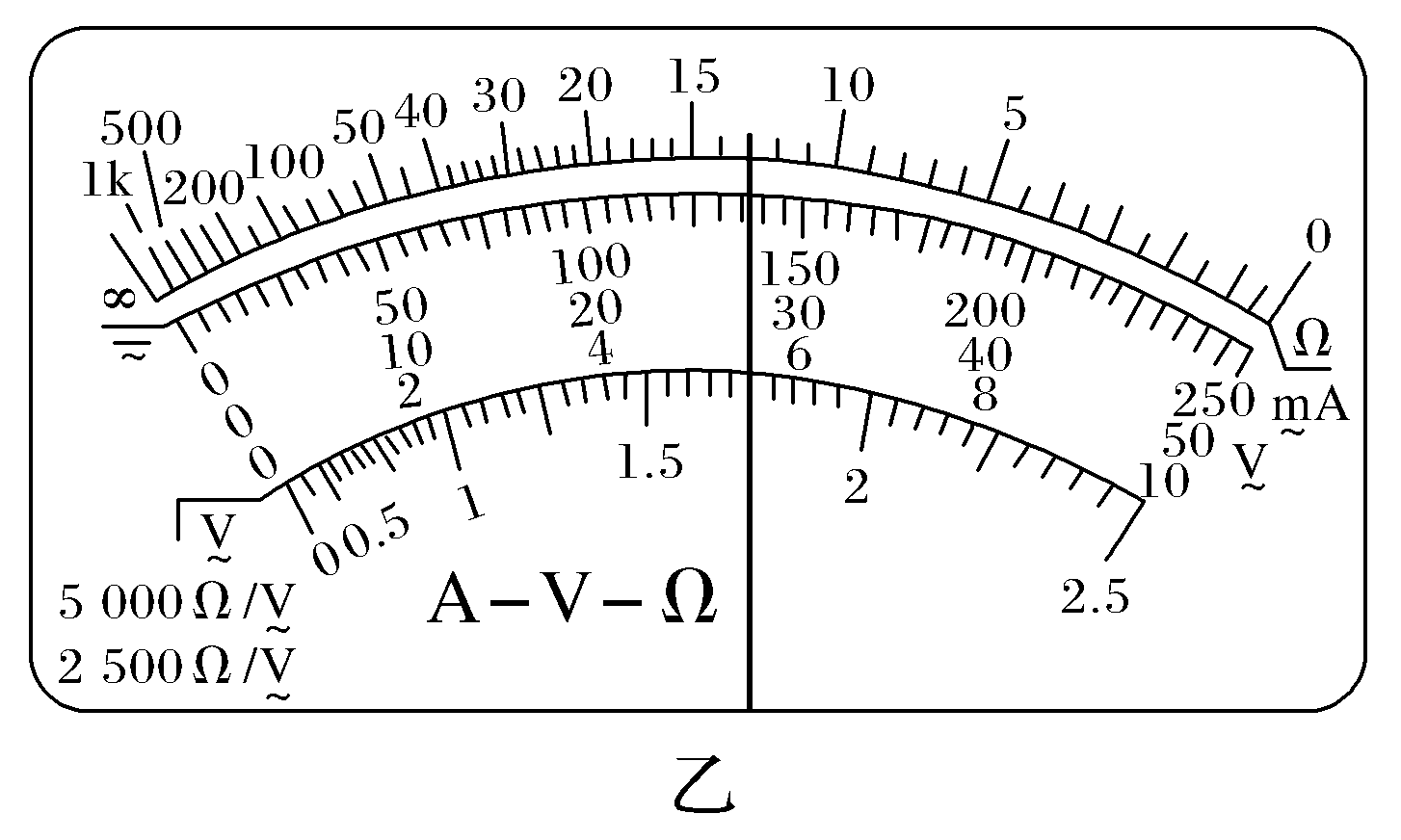

(2)用实验室的多用电表进行某次测量时,指针在表盘的位置如图乙所示。若所选挡位为“直流10 mA”挡,则示数为　　　　 mA;若所选挡位为“直流50 V”挡,则示数　　　　 V。

(3)用表盘为图乙所示的多用电表正确测量了一个约15 Ω的电阻后,需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序逐一写出步骤的序号:　　　　。

A.调节欧姆调零旋钮使表针指向欧姆零点

B.把选择开关旋转到“×100”位置

C.把选择开关旋转到“×1 k”位置

D.将红表笔和黑表笔接触

8.某同学利用多用电表测量二极管的正向电阻。完成下列测量步骤：

(1)检查多用电表的机械零点。

(2)将红、黑表笔分别插入“+”“-”插孔，将选择开关拨至“×10”的倍率挡位上。

(3)将红、黑表笔短接，进行电阻调零。

(4)测正向电阻时，将　　　　(选填“红”或“黑”)表笔接二极管正极，将另一表笔接二极管负极。

(5)测量发现指针的偏转过大，为使测量比较精准，应将选择开关旋转到　　　　(选填“×1”或“×100”)的倍率挡位后，再次测量。

(6)最后应将选择开关拨向　　　　位置。

(7)以上实验过程，缺少的实验步骤是　　　　。

9.如图是某同学连接的实验实物图，A、B灯都不亮，他采用下列两种方法进行故障检查。

(1)应用多用电表的直流电压挡进行检查，选择开关置于10 V挡。该同学测试结果如表1所示，在测试a、b间直流电压时，红表笔应接触　　　　(选填“a”或“b”)。根据测试结果，一定能判定的故障是　　　　　　　　。

A.灯A短路             B.灯B短路

C.cd段断路             D.df段断路

(2)将开关断开，再选择电阻挡测试，测量结果如表2所示，那么检查出的故障是　　　　。

A.灯A断路             B.灯B短路

C.灯A、B都断路         D.d、e间导线断路
