§1.9带电粒子在电场中的运动（第二课时）A卷
班级：____ 姓名：_______

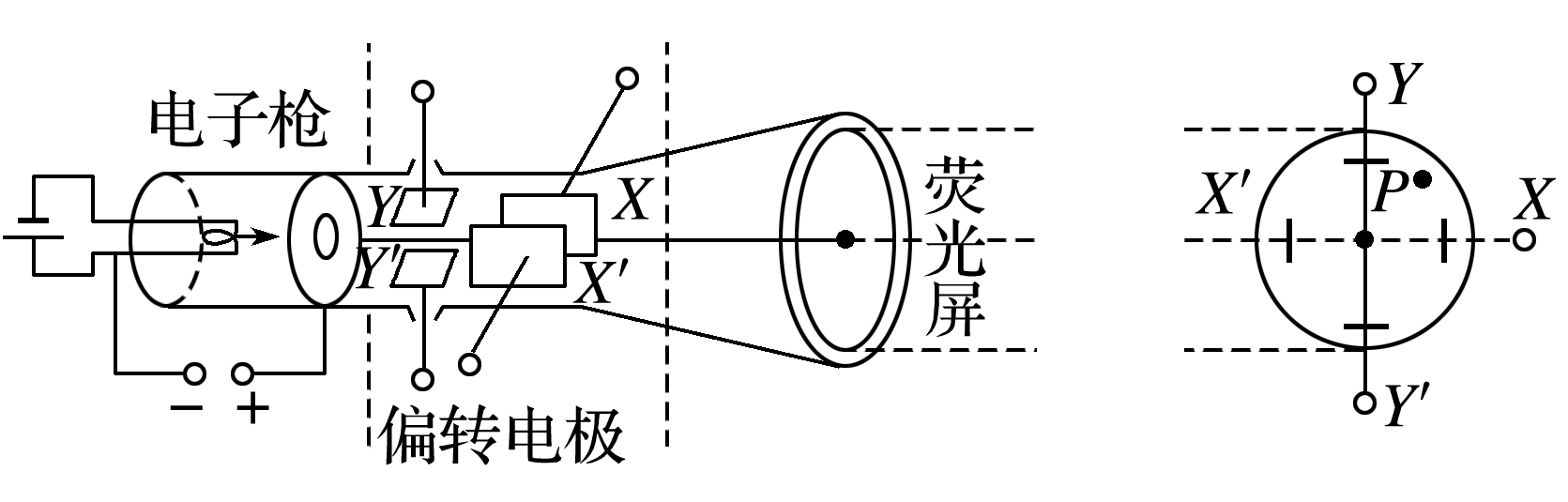

1.(多选)示波管的构造如图所示．如果在荧光屏上P点出现亮斑，那么( )
A．极板X应带正电
B．极板X′应带正电
C．极板Y应带正电
D．极板Y′应带正电
2.（多选）如图所示，质子和氦核均从静止开始经间电势差为的加速电场后 垂直进入间电势差为的偏转电场，两者离开偏转电场时的偏移距离为，速度偏转 的角度为 。已知偏转电场两平行板间的距离为，板长为，质子和氦核的质量之比为 ，电荷量之比为，不计重力的影响。下列说法正确的是（ ）
A. 质子的偏移距离较大
B. 两粒子的偏移距离相等
C. 氦核速度偏转的角度 较小
D. 两粒子速度偏转的角度 相等
3.（多选）如图所示，一电子枪发射出的电子(初速度很小，可视为零)进入加速电场加速后，垂直射入偏转电场，射出时偏转位移为y，要使偏转位移增大，下列可行的措施是( )
A. 增大偏转电压U
B. 减小加速电压U0
C. 增大极板间距离
D. 将发射电子改成发射负离子
4. 如图所示，电子由静止开始经加速电场加速后，沿平行于板面的方向射入偏转电场，并从另一侧射出。已知加速电场电压为，偏转电场可看做匀强电场，极板间电压为。不计电子重力，现使变为原来的2倍，要想使电子的运动轨迹不发生变化，应该（ ）
A．使变为原来的2倍
B．使变为原来的4倍
C．使变为原来的倍
D．使变为原来的
5. 电子在电势差为U1的电场中由静止加速后，垂直射入电势差为U2的偏转电场。在满足电子能射出偏转电场的条件下，下列四种情况中，一定能使电子的偏转角变大的是（ ）
A．U1变大，U2变大
B．U1变小，U2变大
C．U1变大，U2变小
D．U1变小，U2变小
6. 一价氢离子、一价氦离子、二价氦离子的混合体初速度均为零，经同一匀强电场加速， 再进入同一匀强电场偏转后到达荧光屏，下列说法正确的是（ ）
A．到达荧光屏的时间相同
B．到达荧光屏的同一位置
C．到达荧光屏的位置不同
D．到达荧光屏的动能相同

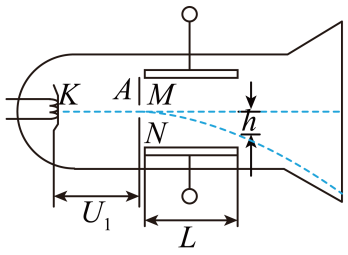

7．如图为示波管工作原理的示意图，电子经电压U1加速后垂直进入偏转电场，离开电场时 的偏转量是h，两平行板间的距离为d，电势差为U2，板长为L。为了提高示波管的灵 敏度（每单位电压引起的偏转量）可采用的方法是（ ）
A．增大两板间的电势差U2
B．尽可能使板长L短些
C．使加速电压U1升高些
D．尽可能使板间距离d小些
8．A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压 为U，电子最终打在荧光屏P上，关于电子的运动，下列说法中正确的是（ ）
A．滑动触头向右移动时，电子打在荧光屏上的位置上升
B．滑动触头向左移动时，电子打在荧光屏上的位置上升
C．电压U增大时，电子打在荧光屏上的速度大小不变
D．电压U增大时，电子从发出到打在荧光屏上的时间减小

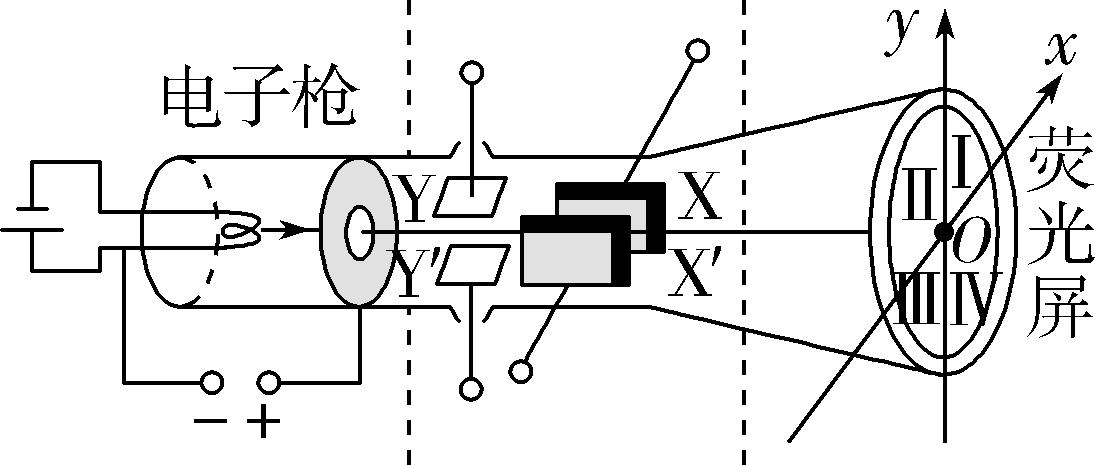

9.（多选）示波管原理如图所示，当两偏转电极、电压为零时，电子枪发射的电子经 加速电场加速后会打在荧光屏正中间的点，其中轴与 电场的场强方向平行，轴 与电场的场强方向平行，则下列说法正确的是（ ）
A. 若电压为零时，只在加电压，则电子只能打在荧光屏的轴上
B. 若电压为零时，只在加电压，则电子只能打在荧光屏的轴上
C. 要使电子打在图示坐标系的第Ⅲ象限内，应使、接电源的负极
D. 要使电子打在图示坐标系的第Ⅲ象限内，应使、接电源的正极

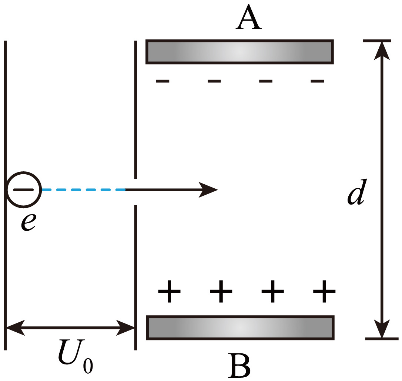

10．如图所示，有一电子（电荷量为e）经电压U0加速后，进入两块间距为d、电压为U的 平行金属板间。若电子从两板正中间垂直电场方向射入，且恰好从B板右边缘穿出电场， 求：
(1)金属板A的长度；
(2)电子穿出电场时的动能。
