2024级高二上必修三小练习——电势差与电场强度2（A）

1.6 电势差与电场强度的关系（2）A

班级______   姓名_________

1．关于电场强度与电势及等势面的描述，下面各种说法中正确的是(　　)

A．电场强度不变，电势也不变，电场强度大的地方，电势一定高

B．电势为零的地方，电场强度一定为零

C．电势降低的方向就是电场强度的方向

D．沿等势面移动电荷电场力不做功

2．如图所示，两个等量异种点电荷分别位于M、N两点，P、Q是MN连线上的两点，且MP=QN。下列说法正确的是（　　）

A．P点电场强度与Q点电场强度等大反向

B．P点电势与Q点电势相等

C．若两点电荷的电荷量均变为原来的2倍，P点电场强度大小将变为原来的2倍

D．若两点电荷的电荷量均变为原来的2倍，P、Q两点间电势差不变

3．（多选）．如图所示，虚线代表电场中的等势面，实线是一带电粒子仅在电场力作用下的运动轨迹，下列说法正确的是（　　）

A．该粒子带正电

B．该粒子一定从a点运动到c点

C．该粒子在a的加速度小于在b点的加速度

D．该粒子在a的电势能小于b点的电势能

4.（多选）.一带电粒子沿着图中曲线JK穿过一匀强电场，a、b、c、d为该电场的等势面，其中，若粒子仅受电场力作用，不计重力，可以确定（　　）

A．该粒子带正电

B．该粒子带负电

C．从J到K粒子的动能减少

D．粒子从J到K运动过程中的动能与电势能之和不变

5．如图所示，A、B、C、D、E、F为匀强电场中一个边长为10cm的正六边形的六个顶点，A、B、C三点电势分别为1V、2V、3V，正六边形所在平面与电场线平行，下列说法正确的是（　　）

A．通过CD和AF的直线应为电场中的两条等势线

B．匀强电场的场强大小为10V/m

C．匀强电场的场强方向为由A指向C

D．将一个电子由E点移到D点，电子的电势能将增加

6.（多选）．空间中存在一沿x轴正方向的电场，x轴上各点的电场强度随x的变化关系如图所示，下列说法正确的是（　　）

A．x₁与x₃两点电场强度方向相反

B．x₁与x₃两点电场强度相同

C．x₁点比x₂点电势相等

D．x₁与x₂两点间的电势差比x₂与x₃两点间的电势差相大

7.（多选）．如图所示为某静电场中x轴上各点电势分布图，一个带电粒子从坐标原点O由静止释放，仅在电场力作用下沿x轴正向由处运动到处，则下列说法正确的是（



）

    A．粒子一定带正电            B．粒子运动在处速度最大

C．粒子电势能先减小再增大    D．粒子加速度先减小后增大

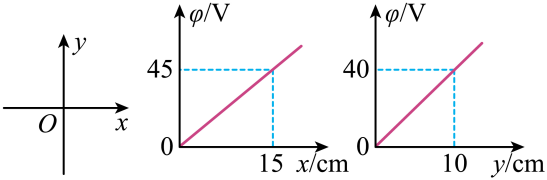

8．空间存在着平行纸面的匀强电场，但电场的具体方向未知，现在纸面内建立直角坐标系xOy，用仪器沿Ox、Oy两个方向探测该静电场中各点电势，得到各点电势φ与横、纵坐标的函数关系如图所示。关于该电场的电场强度E，下列说法正确的是（　　）

A．E＝5V/m，方向指向第三象限

B．E＝5V/m，方向指向第一象限

C．E＝400V/m，方向沿y轴负方向

D．E＝500V/m，方向指向第三象限

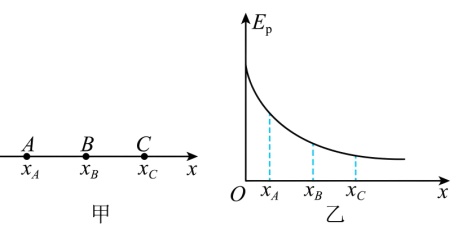

9．如图甲所示，在某电场中建立x坐标轴，一个质子仅在电场力作用下沿x轴正方向运动，经过间距相等的A、B、C三点，该质子的电势能E_p随坐标x变化的关系如图乙所示，则下列说法正确的是（　　）

A．A点电势低于B点电势

B．A点的电场强度小于B点的电场强度

C．质子经过A点的速率小于经过B点的速率

D．A、B两点电势差U_AB等于B、C两点电势差U_BC

10．如图所示，在匀强电场中，将带电荷量的负电荷从电场中的A点移到B点，克服电场力做了的功，再从B点移到C点，电场力做了的功。求。

（1）A、B两点间的电势差和B、C两点间的电势差；

（2）如果规定B点的电势为零，则电荷在A点和C点的电势分别为多少？

（3）作出该匀强电场电场线（只保留作图的痕迹，不写做法）。

11．如图所示，实线为某匀强电场中三个等势面，相邻两个等势面间的电势差相等。图中等势面上的点A、B、C，AB两点连线的长度是25cm，AB连线与等势面夹角53°，现把一带电量为的试探电荷从A移至B，电场力做功为，求；

（1）A、B两点间的电势差；

（2）该匀强电场的场强大小与方向；

（3）若令C处电势为0V，则该电荷在A点电势能为多少？
